Controller T1000S SD CARD pentru banda LED RGB digitala

Controller T1000S SD CARD pentru banda led rgb digitala

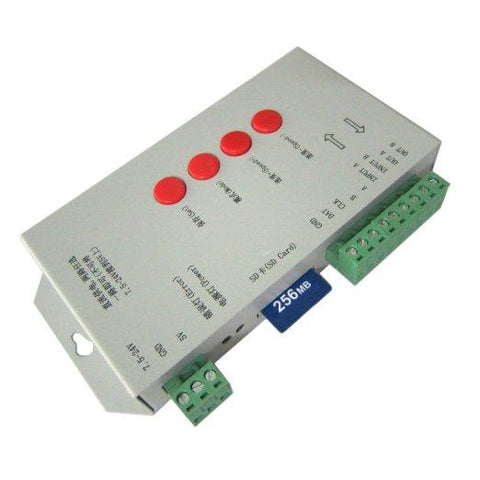

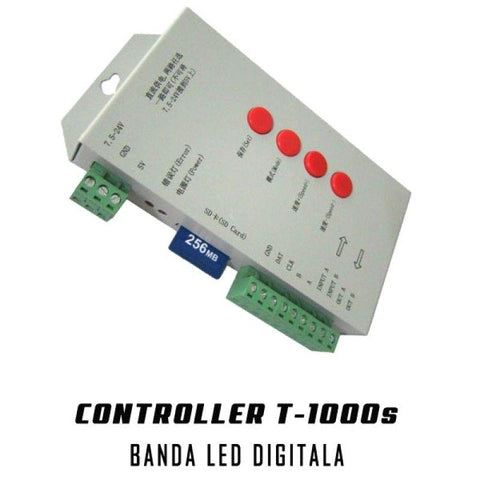

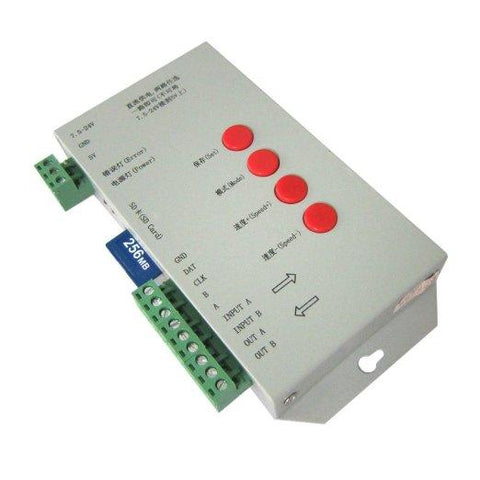

Controllerul T1000S cu card SD este un dispozitiv dedicat controlului benzilor LED RGB digitale (adresabile), compatibil cu o gamă largă de chip-uri populare precum WS2811, WS2812, WS2812B, WS2813 și 6803. Este utilizat frecvent în proiecte de iluminat arhitectural, reclame luminoase, scene LED, fațade și instalații decorative complexe, unde este necesar controlul individual al pixelilor.

Controllerul funcționează pe bază de fișiere salvate pe card SD, rulând animații și efecte LED fără a fi necesară o conexiune permanentă la PC.

Control avansat pentru benzi LED digitale adresabile

T1000S poate controla până la 2048 pixeli LED prin semnal SPI (TTL). Rata de refresh este adaptivă:

• până la 30 fps pentru instalații sub 512 pixeli
• scade automat pentru instalații cu un număr mai mare de pixeli, pentru stabilitate

Mai multe controllere T1000S pot fi interconectate (link) și vor funcționa perfect sincronizat, fiind ideale pentru proiecte de mari dimensiuni.

Compatibilitate conexiuni LED

Controllerul suportă atât benzi LED cu o singură linie de date, cât și benzi cu linie dublă DAT + CLK:

Chip-uri cu o linie de date (DAT + GND):
– WS2811
– WS2812 / WS2812B

Chip-uri cu două linii (DAT + CLK + GND):
– WS2813
– 6803 / LPD6803

Suport SPI și DMX

Pe lângă controlul SPI standard, T1000S poate fi controlat și prin DMX.
Pentru utilizarea semnalului RS485 / DMX, conexiunile se realizează astfel:

• DMX+ → A
• DMX– → B

Programare prin software dedicat

Controllerul necesită programare cu:

- LedEdit 2012

- LedEdit 2013

Fișierele de animație trebuie salvate pe card sub forma *.led, în ordinea de rulare dorită (ex: 1.led, 2.led, 3.led), pentru o utilizare simplă și predictibilă.

Specificații tehnice – T1000S

- Tip controller: LED RGB digital, adresabil
- Chip-uri compatibile: WS2811, WS2812, WS2812B, WS2813, 6803
- Număr maxim pixeli: până la 2048 LED-uri
- Semnal: SPI (TTL), DMX
- Card memorie: SD 128 MB – 2 GB (recomandat Class 10+)
- Card inclus: 256 MB
- Format fișiere: *.led
- Tensiune de lucru: DC 5V / DC 7,5–24V
- Consum: aprox. 1W
- Temperatură de funcționare: –20°C ~ +65°C
- Port ieșire: 3 pini
- Dimensiuni: 16 × 9 × 2 cm
- Greutate: 253 g

Aplicații recomandate

- benzi LED RGB digitale adresabile
- iluminat arhitectural și decorativ
- reclame și panouri LED
- scene, cluburi, fațade, evenimente
- proiecte LED sincronizate de mari dimensiuni

Controllerul T1000S cu card SD este o soluție robustă și flexibilă pentru controlul profesional al benzilor LED digitale, oferind compatibilitate extinsă, funcționare autonomă și sincronizare perfectă în proiecte complexe.

Manual de utilizare in limba romana: Manual PDF T1000S
Program de utilizare Led Edit : Program LEDEdit
Manual de utilizare in engleza: Program T1000S engleza
